H994超低壓升壓電路
當產品的體積需要做的很微小時,電源部分的體積問題就顯的很突出,而電路工作電壓一般在3-6V之間,這時就需要使用升壓電路,無線尋呼機就是典型的范例產品。電源部分體積問題的解決使得我們可以隨心所欲的設計各種產品了。
這里介紹我公司最新推出的H994升壓電路,它的轉換效率高于85%,免外圍元件,輸出電流大,微小體積,自身功耗小(uA級,CMOS工藝),輸出電壓自動穩定,是一種能工作在低輸入電壓環境下的升壓模塊。這樣您的電路就可以用一節或兩節電池供電了。

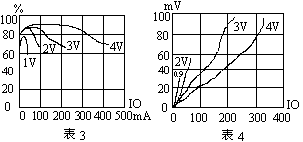

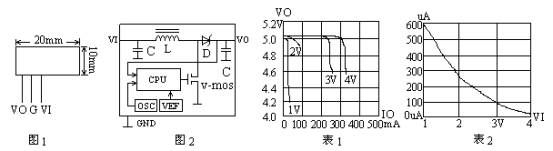

H994外型見圖1,內部電路示意見圖2,輸入電壓與輸出電流之間的關系見表1,靜態電流與輸入電壓之間的關系見表2,轉換效率與輸入電壓和輸出的電流之間的關系見表3,輸出紋波系數與輸入電壓和輸出電流之間的關系見表4,H994的有關技術指標見表5。
輸入電壓
1V-5V
輸出電流
1.5V時20mA, 2.4v時100 mA
3V時200mA, 4.5v時350 mA
靜態電流
1.5V時350uA, 2.4v時200uA
3V時100uA, 4.5v時50uA
工作頻率
100KHz
工作溫度
-40ºC~+85ºC
工作效率
85%
紋波系數
典型40mV(P-P)
體積
10x20x6mm
H994的使用:由于H994在電路中包含必要的元器件,甚至包括兩只輸入輸出電容(鉭電解電容),所以使用時無需在接任何外圍器件,只需如圖3所示接好即可使用。其中VI腳:電源輸入,G腳:地, VO腳:5V輸出。
如果電路有特殊需要,欲再度降低輸出電壓的紋波系數,可以在輸入和輸出端各對地接入一只47μF-100μF的電解電容和104P的瓷片電容,見圖4或在輸出回路中加入濾波電感,也可達到很好的效果,見圖5。
說明及注意事項:
1. H994常規產品只備5V,如需3.3V輸出可定貨;
2. 如需帶有可關斷(睡眠)功能的H994,可與本廠聯系;
3. 如需更大電流或更高電壓輸出,請使用H993或KS系列產品;
4. 更小體積的5V升壓器(10x10x3mm)請使用H991,但輸出電流小些(只限批量定貨);
5. H994輸入電壓不得低于0.9V,否則會導致輸入電流過大,損壞電路 ;
6.H994上的器件較精密,請勿損壞或私自更換。
